Vision industrielle : guide complet des technologies
La vision industrielle s’est progressivement imposée comme un outil fiable de contrôle qualité et d’automatisation dans les lignes de production. Loin des annonces spectaculaires sur l’intelligence artificielle révolutionnaire, cette technologie apporte surtout des gains concrets en termes de répétabilité et de traçabilité. Vous envisagez d’intégrer un système de vision dans votre process ? Ce guide vous présente les composants essentiels, les applications réalistes et les retours sur investissement que vous pouvez raisonnablement attendre.
Les caméras industrielles : choisir selon vos contraintes
Le marché propose aujourd’hui trois grandes familles de caméras industrielles, chacune adaptée à des contextes spécifiques. Les caméras matricielles 2D CCD ou CMOS restent le choix le plus courant pour l’inspection de pièces statiques ou en défilement lent. Vous les trouverez avec des résolutions variées, adaptées à la plupart des applications de contrôle dimensionnel ou de détection de défauts.

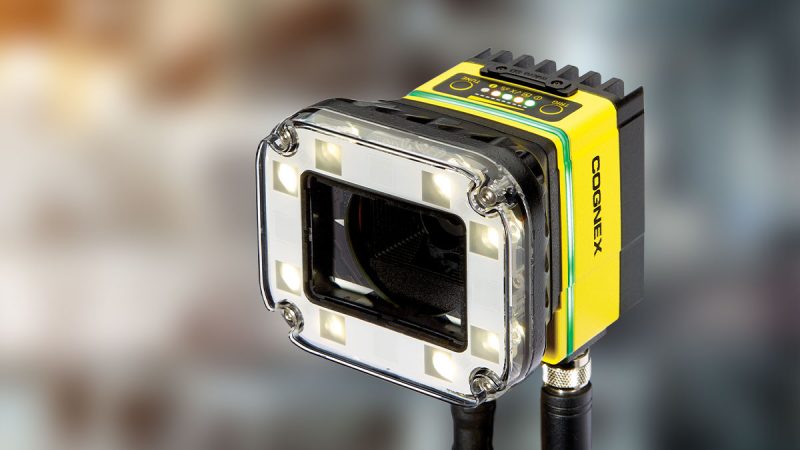

Caméra 2D (© cognex.com)
Pour les lignes à cadence élevée, les caméras linéaires scannent ligne par ligne et offrent des vitesses de traitement supérieures. Elles excellent dans l’inspection de surfaces continues comme les bandes d’acier, les films plastiques ou les textiles, avec des résolutions adaptées à vos besoins spécifiques.
Les caméras 3D complètent cette gamme en mesurant le relief des objets. Les technologies laser triangulation ou lumière structurée permettent des mesures au micron près, particulièrement utiles pour le contrôle de soudures, l’assemblage robotisé ou la palettisation. Leur coût reste plus élevé mais se justifie quand la dimension volumétrique est critique.
L’interface de communication influence directement les performances de votre système. Le GigE Vision domine aujourd’hui grâce à son bon rapport débit/distance, permettant des câblages étendus avec des câbles Ethernet standard. Pour des applications très rapides, le CoaXPress offre des débits supérieurs mais nécessite des cartes d’acquisition spécifiques. L’USB3 Vision convient aux installations compactes avec des distances plus limitées.
Éclairage et optique : les fondations d'une mesure fiable
Vous pouvez disposer de la meilleure caméra du marché, un éclairage inadapté compromettra vos résultats. L’éclairage LED direct convient aux inspections générales, tandis que l’éclairage rasant révèle les défauts de surface comme les rayures ou les bosses. Le rétro-éclairage crée des silhouettes nettes pour les mesures dimensionnelles, et l’éclairage structuré génère des données 3D.

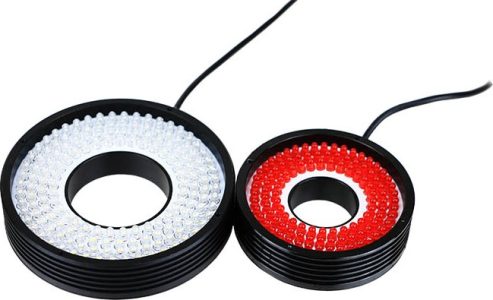

Éclairage annulaire(© effilux.com)
Les optiques se sélectionnent en fonction de trois paramètres : la distance de travail, la taille du champ de vision et la résolution souhaitée. Une focale courte couvre un large champ à courte distance, idéale pour inspecter des pièces de grande taille. Les télécentriques éliminent les distortions de perspective et garantissent des mesures précises, même si l’objet n’est pas parfaitement positionné. Leur prix plus élevé se justifie pour les applications métrologiques exigeantes.
Logiciels de traitement : du script simple à la bibliothèque avancée
Les logiciels de vision se répartissent en deux grandes catégories. Les solutions tout-en-un comme Cognex VisionPro, Keyence CV-X ou Sick AppSpace proposent des interfaces graphiques où vous configurez vos inspections par glisser-déposer. Ces outils conviennent parfaitement aux applications standards : lecture de codes, mesure de cotes, détection de présence. Vous serez opérationnel en quelques heures, sans compétence en programmation.
Pour des besoins plus spécifiques, les bibliothèques logicielles comme Halcon, OpenCV ou Matrox Imaging Library offrent une flexibilité maximale. Vous développez vos algorithmes sur mesure, mais cela demande des compétences en programmation C++, Python ou C#. Le temps de développement s’allonge mais vous maîtrisez totalement votre process.
L’intégration d’intelligence artificielle dans la vision industrielle progresse, particulièrement pour la détection de défauts variables difficiles à programmer avec des règles fixes. Les outils comme Cognex Deep Learning ou Sick Inspector permettent d’entraîner des modèles sur vos propres échantillons. Les taux de détection s’améliorent effectivement sur des défauts complexes, mais la constitution d’une base d’apprentissage représente un investissement réel en temps.
Applications concrètes sur les lignes de production
Les applications les plus répandues concernent le contrôle dimensionnel. Vous mesurez des diamètres, des distances, des angles avec des précisions adaptées à vos exigences selon votre configuration. Cette mesure sans contact élimine l’usure des outils et accélère les cadences. Un constructeur automobile peut ainsi contrôler l’ensemble des pièces embouties contre un contrôle par échantillonnage manuel auparavant.
Contactez-nous pour définir votre système de vision adapté à vos contraintes.
La détection de défauts d’aspect identifie les rayures, les taches, les inclusions ou les manques de matière. Dans l’industrie pharmaceutique, ces systèmes inspectent les gélules, les comprimés et les flacons à des cadences élevées. Le taux de faux rejets reste un point d’attention, nécessitant des ajustements réguliers des seuils.
Le guidage robotique bénéficie également de la vision. Plutôt que de positionner précisément chaque pièce dans un outillage coûteux, la caméra localise l’objet et transmet ses coordonnées au robot. Cette approche “bin picking” réduit les temps de changement de série et s’adapte à des pièces de formes variables. Les précisions de repositionnement obtenues suffisent pour la plupart des opérations d’assemblage.
La lecture de codes-barres et Datamatrix assure la traçabilité tout au long de la chaîne de production. Les algorithmes actuels déchiffrent les codes même partiellement endommagés, avec des taux de lecture très élevés. Cette fonction s’intègre facilement dans un système de vision plus complet, le surcoût logiciel étant généralement négligeable.
Calculer votre retour sur investissement de manière réaliste
Un système de vision complet présente des coûts variables selon la complexité de l’application, allant d’installations simples avec caméra, éclairage et logiciel embarqué, jusqu’à des configurations multi-caméras avec traitement temps réel. Ces montants incluent le matériel, les licences logicielles et l’intégration par un spécialiste.
Le ROI se calcule principalement sur trois postes. D’abord, la réduction des rebuts et retouches : une diminution significative du taux de défauts représente des économies substantielles sur des productions de série. Ensuite, les gains de productivité : l’automatisation du contrôle libère des opérateurs pour des tâches à plus forte valeur ajoutée. Enfin, l’amélioration de la traçabilité limite les risques de rappel produit et les coûts associés.
Les retours d’expérience montrent des périodes d’amortissement variables selon les secteurs. Les industries avec des volumes élevés et des pièces de faible valeur (agroalimentaire, cosmétique) amortissent généralement plus rapidement que les secteurs à petites séries (aéronautique, médical). Un élément souvent sous-estimé : prévoyez un budget annuel pour la maintenance, les mises à jour logicielles et les adaptations aux évolutions produit.
Points de vigilance pour une intégration réussie
L’environnement industriel influence directement les performances de votre système. Les vibrations, la poussière, les variations de température et d’humidité nécessitent des équipements adaptés avec indices de protection IP65 ou IP67. Les caméras montées sur des robots subissent des accélérations importantes et demandent des fixations renforcées.
La formation de vos équipes conditionne la réussite du projet. Une période d’apprentissage est nécessaire pour maîtriser les réglages de base : paramétrage des outils de mesure, ajustement des seuils de détection, gestion des recettes produit. Un support technique réactif de votre fournisseur facilite la montée en compétence et limite les arrêts en cas de problème.
L’intégration avec vos systèmes existants – automates, supervision, ERP – demande une attention particulière. Les protocoles industriels standard (Profinet, EtherNet/IP, Modbus TCP) simplifient les échanges de données. Prévoyez des entrées/sorties numériques pour les signaux de déclenchement et les validations pièce OK/NOK.
Construire votre projet progressivement
Plutôt que de vouloir tout automatiser d’un coup, privilégiez une approche par étapes. Commencez par une application pilote sur un poste critique de votre ligne, validez les performances réelles en production pendant quelques semaines, puis étendez progressivement le périmètre. Cette méthode limite les risques et permet d’ajuster votre cahier des charges en fonction des premiers retours terrain.
La vision industrielle apporte des bénéfices mesurables quand elle répond à un besoin clairement identifié de votre process. Prenez le temps d’analyser vos contraintes réelles, testez les solutions avec vos propres pièces, et privilégiez des partenaires qui connaissent votre secteur d’activité. Les technologies sont aujourd’hui matures et accessibles, reste à les déployer intelligemment selon vos priorités opérationnelles.
