Vision 3D industrielle : mesurer, contrôler et automatiser en trois dimensions
La vision 3D s’impose progressivement dans les lignes de production comme un complément naturel aux systèmes de vision 2D traditionnels. Cette évolution technologique répond à des besoins concrets : mesurer des volumes, guider des robots dans l’espace ou contrôler des assemblages complexes. Si les gains ne sont pas toujours spectaculaires, ils permettent d’automatiser des tâches qui restaient jusqu’ici manuelles ou impossibles à contrôler de manière fiable.
Les principes de fonctionnement de la vision 3D
Contrairement aux caméras 2D qui capturent une image plane, les systèmes de vision industrielle 3D reconstituent la géométrie tridimensionnelle des objets. Plusieurs technologies coexistent, chacune adaptée à des contraintes spécifiques de cadence, précision et environnement. Le choix entre ces approches dépend directement de vos besoins en termes de résolution, vitesse d’acquisition et conditions opérationnelles.

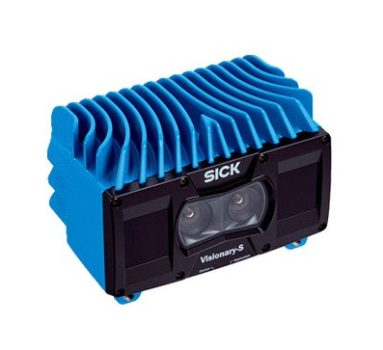

Caméra de vision 3D (© sick.com)
La stéréovision utilise deux caméras espacées pour triangulariser la position des points dans l’espace, sur le principe de la vision humaine, offrant une bonne polyvalence avec des précisions de l’ordre du dixième de millimètre. Les systèmes à lumière structurée projettent un motif lumineux connu sur la pièce et analysent sa déformation pour reconstruire le relief, permettant des mesures rapides particulièrement efficaces pour scanner des surfaces complexes en quelques secondes. La technologie laser triangulation balaye la pièce avec un faisceau laser et calcule la hauteur point par point, offrant des précisions supérieures parfois inférieures au centième de millimètre, ce qui trouve naturellement sa place dans les applications métrologiques exigeantes.
Les capteurs temps de vol mesurent le délai de retour d’une impulsion lumineuse pour déterminer la distance. Moins précis que les technologies précédentes, ils compensent par leur rapidité et leur capacité à fonctionner sur de grandes portées, jusqu’à plusieurs mètres. Cette diversité technologique vous permet d’adapter votre choix aux contraintes réelles de votre application, qu’il s’agisse de contrôle qualité rapide, de métrologie de précision ou de guidage robotique sur grandes distances.
Applications concrètes en production
Le bin-picking représente l’une des applications les plus visibles de la vision 3D. Vous permettez ainsi à un robot de localiser et saisir des pièces en vrac dans un bac, une tâche qui mobilisait auparavant un opérateur. Les résultats varient selon la complexité des pièces : pour des composants simples et contrastés, les taux de réussite dépassent 95%. Les pièces brillantes, transparentes ou très enchevêtrées posent encore des défis et nécessitent parfois des adaptations.
Bin-picking (© keyence.fr)
Dans le domaine du contrôle qualité, la vision 3D détecte des défauts invisibles en 2D : cordons de soudure irréguliers, déformations de surface, écarts dimensionnels sur des pièces gauches. Une ligne d’assemblage automobile peut ainsi vérifier automatiquement la planéité d’un capot avec une précision de quelques dixièmes, là où le contrôle manuel restait subjectif et chronophage.
Le guidage robotique bénéficie directement de cette technologie. Plutôt que de positionner rigoureusement chaque pièce sur un support dédié, vous laissez le robot s’adapter à la position réelle détectée par la caméra 3D. Cette flexibilité réduit les temps de changement de série et simplifie les outillages, avec des retours sur investissement mesurables sur des productions moyennes séries.

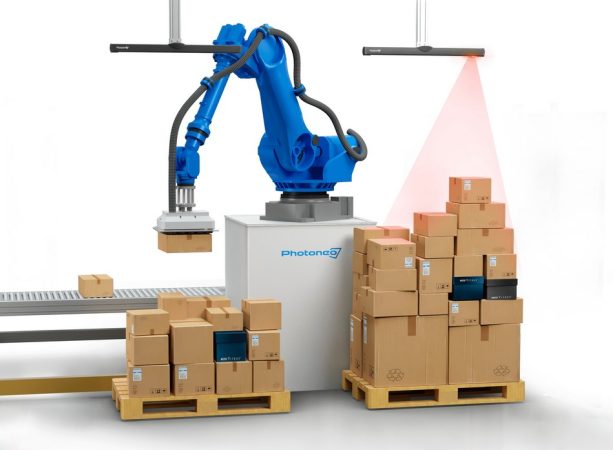

Dépalettisation avec un robot 6 axes (© photoneo.com)
La palettisation/dépalettisation représente un autre cas d’usage pertinent. Le système identifie la géométrie et la position des cartons, puis calcule le plan de palettisation optimal. Les gains de densité atteignent couramment 10 à 15% par rapport à une palettisation manuelle, ce qui se traduit par des économies de transport significatives sur de gros volumes.
Choix technologiques et critères de sélection
Le choix d’un système de vision 3D dépend d’abord de vos contraintes de précision et de cadence. Pour du contrôle dimensionnel sur des pièces métalliques usinées, privilégiez un système laser ou à lumière structurée offrant des précisions micrométriques. Si vous devez inspecter des pièces défilant à plusieurs unités par seconde, orientez-vous vers des solutions à lumière structurée ou temps de vol.
L’environnement de production influence également le choix. Les systèmes laser supportent mal les atmosphères poussiéreuses qui diffractent le faisceau. La lumière structurée nécessite un contrôle de l’éclairage ambiant pour éviter les interférences. Les capteurs temps de vol se montrent plus tolérants mais moins précis.
Les automates industriels récents intègrent de plus en plus de fonctions de traitement d’image. Un Siemens S7-1500 ou un Beckhoff CX équipé des bonnes cartes peut gérer directement certains systèmes de vision 3D, simplifiant l’architecture. Pour des traitements complexes nécessitant de l’apprentissage automatique, vous devrez toutefois prévoir un PC industriel dédié.
Intégration dans l'architecture existante
L’intégration d’un système de vision 3D dans une ligne existante demande une préparation méthodique. Commencez par identifier précisément ce que vous cherchez à mesurer ou détecter, puis dimensionnez le champ de vision nécessaire. Un système sous-dimensionné obligera à multiplier les prises de vue, réduisant la cadence.
La communication avec l’automate s’effectue généralement via Ethernet industriel (PROFINET, EtherNet/IP) pour les données de décision rapides, complété par OPC UA pour la supervision et la traçabilité. Prévoyez des temps de cycle réalistes : un système de vision 3D ajoute typiquement 200 à 500 ms au temps de cycle, selon la complexité du traitement.
L’éclairage représente un facteur critique souvent sous-estimé. Contrairement à la vision 2D où un éclairage uniforme suffit généralement, la vision 3D peut nécessiter des éclairages rasants, diffus ou polarisés selon la technologie et l’application. Investir dans un éclairage adapté évite bien des déconvenues lors de la mise en service.
Retours d'expérience et points de vigilance
Les projets de vision 3D réussis partagent certaines caractéristiques. Ils ciblent des applications où la technologie apporte un gain mesurable : automatiser une tâche manuelle répétitive, améliorer la qualité de manière quantifiable, ou accroître la flexibilité de production. Les échecs proviennent souvent d’attentes irréalistes ou d’une mauvaise adéquation entre technologie et besoin.
Contactez nos experts pour un accompagnement complet de votre projet.
La phase de tests en conditions réelles ne doit pas être négligée. Un système qui fonctionne parfaitement sur des échantillons propres en laboratoire peut se révéler moins fiable face aux variations de la production : états de surface variables, résidus d’huile de coupe, variations dimensionnelles liées aux tolérances fournisseurs. Prévoyez une période d’apprentissage et d’ajustement de plusieurs semaines.
La maintenance reste généralement simple sur les systèmes de vision 3D actuels. Le nettoyage périodique des optiques constitue l’essentiel des interventions. Les recalibrations peuvent être nécessaires après un choc ou une modification mécanique, mais les procédures automatisées fournies par les fabricants facilitent cette opération.
Conclusion
La vision 3D industrielle représente aujourd’hui une technologie mature pour de nombreuses applications. Elle ne révolutionne pas la production mais permet d’automatiser efficacement certaines tâches tout en améliorant la qualité et la flexibilité. Son déploiement demande une analyse rigoureuse du besoin, un dimensionnement adapté et une phase d’intégration soignée.
Vous disposerez d’un retour sur investissement favorable si vous ciblez les bonnes applications et acceptez les contraintes inhérentes à cette technologie. Comme pour tout projet d’automatisation, la réussite repose autant sur les choix techniques que sur l’accompagnement du changement auprès des équipes de production et de maintenance.
