Vision 2D vs 3D : quelle technologie choisir pour votre application industrielle ?

25/09/2025

Vincent

La vision industrielle s’impose progressivement comme un élément central des lignes de production modernes. Face aux exigences croissantes de qualité et de traçabilité, vous devez choisir entre deux approches principales : la vision 2D traditionnelle et la vision 3D plus récente. Cette décision technique influence directement les performances, les coûts et la complexité de votre installation.

Comprendre les fondamentaux de chaque technologie

La vision 2D analyse les objets selon deux dimensions spatiales, largeur et hauteur, en capturant une image plane de la scène. Cette approche éprouvée utilise des caméras matricielles standard et des algorithmes de traitement d’image relativement simples. Les systèmes 2D excellent dans la reconnaissance de formes, la lecture de codes, le contrôle dimensionnel planaire et la détection de défauts de surface.

La vision 3D ajoute la dimension de profondeur, créant un nuage de points tridimensionnel de l’objet analysé. Cette technologie fait appel à diverses méthodes : stéréovision, projection de lumière structurée, temps de vol ou interférométrie. Elle convient parfaitement pour analyser le volume, la forme ou la position 3D des objets, mais aussi pour la détection de pièces et de défauts à faible contraste présentant une différence de hauteur détectable. Principalement utilisée pour la mesure, l’inspection et le positionnement, la 3D trouve également des applications dans la lecture de codes imprimés ou de texte lorsque l’information de contraste fait défaut en vision 2D.

Avantages de la vision 2D

La vision 2D conserve des atouts significatifs dans de nombreuses applications industrielles. Elle domine le marché pour des tâches spécifiques : vérification de caractéristiques et de position, contrôle dimensionnel planaire, lecture de codes-barres, reconnaissance de caractères, vérification d’étiquettes, inspection qualité, surveillance et détection de présence. Sa simplicité d’implémentation constitue son premier avantage : les algorithmes de traitement sont matures et bien documentés, facilitant la formation des équipes et la maintenance.

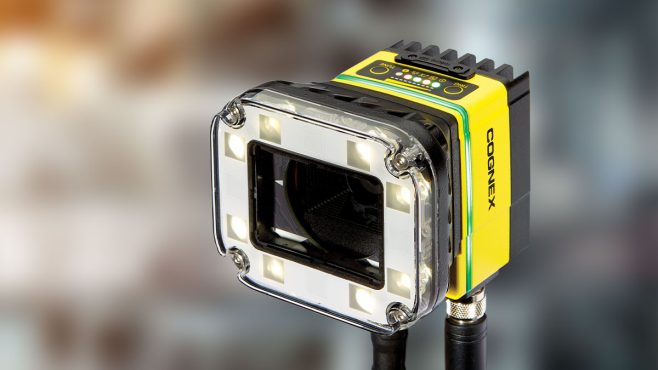

Système de vision 2D In-Sight 7000 (© cognex.com)

Les coûts d’investissement demeurent modérés, avec des caméras industrielles performantes disponibles à partir de 500 euros. L’éclairage requis reste simple, souvent limité à des barres LED ou des rétroéclairages homogènes. Cette configuration standard facilite l’intégration sur des lignes existantes sans modifications majeures de l’architecture mécanique.

La fiabilité opérationnelle représente un autre point fort. Les systèmes 2D fonctionnent efficacement dans des environnements industriels contraignants, résistant aux vibrations, variations thermiques et perturbations lumineuses. Leur robustesse permet d’atteindre des taux de disponibilité supérieurs à 98% avec une maintenance préventive basique.

Avantages de la vision 3D

La vision 3D apporte une précision dimensionnelle supérieure, particulièrement utile pour mesurer des hauteurs, épaisseurs ou volumes avec une résolution sub-millimétrique. Cette capacité s’avère indispensable dans des secteurs comme l’automobile, où les tolérances géométriques sont strictes, ou l’alimentaire, pour contrôler le remplissage des contenants.

L’analyse de forme tridimensionnelle permet de détecter des défauts invisibles en 2D : déformations, bosses, creux ou variations d’épaisseur. Dans l’industrie pharmaceutique, cette fonction contrôle l’intégrité des gélules ou la planéité des comprimés. En métallurgie, elle identifie les défauts de surface sur des pièces usinées complexes.

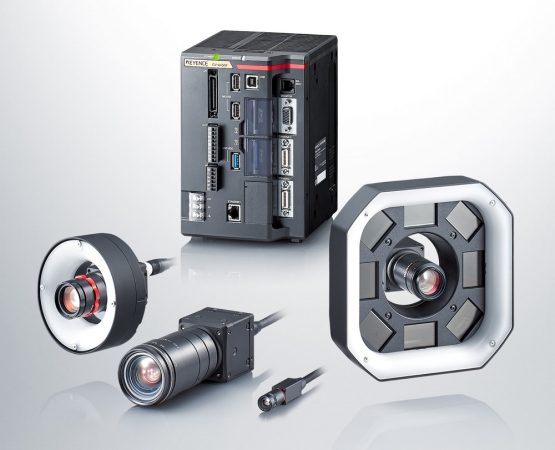

Système de vision 3D Série CV-X (© keyence.com)

Les systèmes 3D excellent également dans la robotique industrielle, fournissant aux bras articulés des coordonnées spatiales précises pour la préhension d’objets. Cette capacité améliore la flexibilité des cellules de production, permettant de traiter des pièces orientées aléatoirement sans pré-positionnement rigide.

Contraintes techniques et économiques

La vision 3D impose des contraintes d’implémentation plus importantes. Les caméras 3D professionnelles représentent un investissement plus conséquent, auxquelles s’ajoutent souvent des systèmes d’éclairage spécialisés. Les projecteurs de lumière structurée ou les sources laser constituent des équipements supplémentaires selon la précision requise.

Les temps de traitement s’allongent significativement, oscillant entre 200 millisecondes et plusieurs secondes selon la résolution et la complexité algorithmique. Cette latence peut limiter les cadences sur des lignes rapides, nécessitant parfois l’ajout de stations de contrôle parallèles pour maintenir la productivité.

La formation des équipes techniques représente un défi supplémentaire. Les algorithmes 3D requièrent une expertise plus poussée en traitement d’image et en géométrie spatiale. Cette montée en compétence peut nécessiter plusieurs semaines de formation spécialisée et l’accompagnement par des experts externes.

Critères de choix adaptés à votre contexte

L’analyse des pièces à contrôler guide votre décision technique. Si vos produits présentent des caractéristiques principalement planaires – étiquettes, circuits imprimés, surfaces planes – la vision 2D suffit généralement. En revanche, les pièces moulées, usinées ou assemblées bénéficient souvent de l’approche tridimensionnelle.

Vision 2D ou 3D pour votre application de contrôle qualité ?
Contactez nos experts pour analyser vos besoins et choisir la technologie optimale.

Contact

Les tolérances dimensionnelles constituent un facteur décisif. Pour des précisions inférieures à 0,1 mm ou des contrôles de volume, la vision 3D devient quasi indispensable. La vision 2D reste adaptée aux contrôles dimensionnels moins exigeants et aux vérifications de présence/absence.

L’environnement de production influence également le choix. Les lignes à forte cadence favorisent la vision 2D pour ses temps de traitement réduits. À l’inverse, les postes de contrôle qualité final, où la précision prime sur la vitesse, peuvent justifier l’investissement en technologie 3D.

Recommandations pour une intégration réussie

La première étape consiste à définir avec précision vos critères de contrôle et objectifs de performance avant tout investissement technologique. Analysez méthodiquement les défauts à détecter, les tolérances dimensionnelles acceptables et les cadences requises sur votre ligne de production. Cette analyse préliminaire oriente naturellement vers la technologie la plus adaptée et évite les sur-dimensionnements coûteux. N’hésitez pas à réaliser des tests préliminaires avec des échantillons représentatifs de votre production, en collaboration avec vos fournisseurs d’équipements. Ces essais pilotes permettent de valider les performances réelles et d’identifier les éventuelles adaptations nécessaires à votre environnement spécifique.

Privilégiez une architecture modulaire qui préserve vos possibilités d’évolution future tout en limitant l’investissement initial. Cette approche permet d’ajouter ultérieurement des fonctionnalités 3D à un système 2D existant, ou d’étendre progressivement les capacités de contrôle selon l’évolution de vos besoins. Une infrastructure évolutive facilite également la montée en compétence progressive de vos équipes techniques, qui peuvent s’approprier la technologie par étapes successives. Cette stratégie échelonnée réduit les risques opérationnels et financiers tout en maintenant la continuité de production pendant les phases d’intégration.

La feuille de route annonce l’intégration de la communication OPC UA en 2026, positionnant le S7-1200 G2 comme un élément clé des architectures Industrie 4.0. Cette évolution s’inscrit dans la logique de standardisation des protocoles de communication industrielle.

Accordez une attention particulière à la formation des équipes et à l’organisation de la maintenance préventive dès la conception du projet. Les technologies de vision industrielle nécessitent des compétences spécifiques en traitement d’image et paramétrage des algorithmes. Planifiez des sessions de formation adaptées et établissez des partenariats avec vos fournisseurs pour garantir un support technique réactif. Une équipe bien formée et des procédures de maintenance définies constituent les garants d’un retour sur investissement optimal.
