Sonde Pt100 : raccordement 2, 3 ou 4 fils, quel choix pour vos installations ?
En instrumentation industrielle, la mesure de température représente une grandeur physique critique pour piloter un procédé, réguler un échangeur thermique ou prévenir la surchauffe d’un moteur. Parmi les capteurs industriels, la sonde Pt100 s’impose comme une référence incontournable pour sa stabilité et sa répétabilité. Cet équipement repose sur une résistance thermométrique en platine dont la valeur ohmique suit une loi définie par la norme IEC 60751 : 100 ohms à 0 °C, avec une variation moyenne de 0,385 ohm par degré Celsius.
Toutefois, la précision finale dépend grandement de la liaison filaire reliant la sonde au module d’entrées analogiques. Les conducteurs en cuivre introduisent une résistance parasite qui s’ajoute au signal utile. Selon les contraintes d’implantation, de distance et de tolérance thermique, trois modes de raccordement existent : 2 fils, 3 fils et 4 fils. Analyser leurs spécificités permet de sélectionner l’architecture optimale pour fiabiliser vos mesures de température.
L'impact de la résistance de ligne sur la mesure

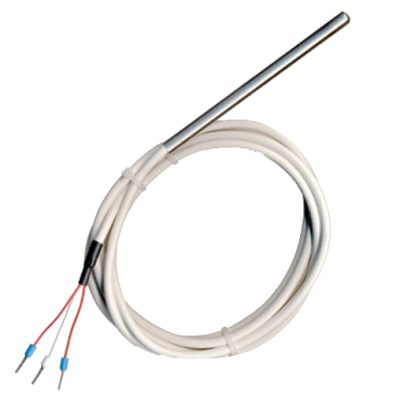

Sonde PT100 3 fils (© degre5.com)
Sur une installation industrielle, les câbles traversent des dizaines de mètres de chemins de câbles. Un conducteur en cuivre de section 0,5 mm² présente une résistance linéique d’environ 0,036 ohm par mètre. Pour une liaison de 25 mètres, le trajet aller-retour totalise 50 mètres de fil, soit une résistance cumulée de 1,8 ohm. Si cette valeur s’ajoute à celle du capteur, l’automate enregistre un décalage positif supérieur à 4,6 °C. De plus, la résistivité du cuivre évolue selon la température ambiante de l’atelier, provoquant une dérive fluctuante au fil de la journée.
Le montage 2 fils : économique mais limité aux liaisons courtes
Dans cette configuration, l’étage d’entrée mesure la somme indivisible de la sonde et des deux fils de liaison. Aucun procédé matériel ne permet de soustraire la résistance du câble. Dès que la distance dépasse deux mètres, l’erreur de mesure devient incompatible avec les exigences d’une régulation industrielle.
Ce raccordement conserve néanmoins un intérêt technique précis. Lorsque la sonde est directement vissée sur un transmetteur de tête délivrant un signal 4-20 mA ou IO-Link, la longueur des fils internes ne dépasse pas quelques centimètres. La résistance de ligne demeure alors négligeable. En dehors de cette intégration compacte, ce mode de câblage est à proscrire pour déporter un signal vers une armoire d’automatisme.
Le montage 3 fils : le compromis standard de l'industrie
Le principe repose sur l’ajout d’un troisième conducteur relié à l’une des bornes de la résistance en platine. La carte d’acquisition applique une mesure différentielle : elle évalue la chute de tension sur un fil de ligne afin de la déduire de la mesure globale. Cette compensation repose sur l’hypothèse que les trois conducteurs possèdent une résistance identique.
Contactez nos experts pour intégrer vos signaux d'entrées analogiques.
Ce fonctionnement impose d’utiliser des conducteurs de même longueur, de même section et soumis aux mêmes conditions thermiques. Si une borne de raccordement intermédiaire présente une résistance de contact anormale, la symétrie électrique se rompt et fausse la correction. Malgré cette contrainte, cette topologie assure une précision suffisante pour la quasi-totalité des procédés de régulation continue.
Le montage 4 fils : l'exactitude absolue par la méthode Kelvin
L’acquisition reste parfaitement exacte, indépendamment de la longueur du câble, de sa section ou d’une éventuelle dissymétrie des résistances de contact.
Exemples
Sur un banc d’essai mécanique dédié aux tests d’endurance de réducteurs, les ingénieurs surveillent l’échauffement des roulements avec des sondes 4 fils raccordées à des bornes Beckhoff EL3204. Les faisceaux traversent des zones soumises à de fortes variations thermiques. Le montage 4 fils garantit une lecture métrologique sans étalonnage préalable des longueurs de câble.
Limites et contraintes de mise en œuvre
L’environnement électromagnétique représente un point de vigilance majeur. Le niveau de tension mesuré aux bornes d’une Pt100 n’excède généralement pas 50 à 150 millivolts. La proximité de câbles de puissance alimentant des moteurs génère des parasites induits. L’usage de câbles blindés par paires torsadées, reliés à la terre sur le rail de masse de l’armoire, s’avère indispensable.
Enfin, la cohérence entre le schéma électrique et le paramétrage logiciel doit être vérifiée lors de la mise en service. Configurer une voie en 3 fils sur votre automate alors que le capteur est raccordé en 2 fils entraîne une alarme de rupture de fil ou une valeur figée en débordement d’échelle.
Conclusion
Le choix du câblage d’une sonde de température découle d’un arbitrage technique rigoureux. Le raccordement 2 fils se réserve aux liaisons très courtes associées à un transmetteur local. Le raccordement 3 fils demeure le choix standard de l’automaticien, conciliant maîtrise budgétaire et fidélité de mesure. Enfin, le raccordement 4 fils constitue la réponse incontournable aux contraintes de haute précision et de grandes distances. En intégrant ces paramètres dès la conception de vos schémas d’automatisme, vous assurez la stabilité et la pérennité de vos boucles de régulation thermique.
