S7-1200 vs S7-1200 G2 : Quelles nouveautés ?
L’automate programmable Siemens S7-1200 s’est imposé comme une référence incontournable dans l’automatisation industrielle depuis plus d’une décennie. Présent dans des secteurs aussi variés que l’agroalimentaire, la pharmaceutique, l’automobile ou les systèmes CVC, il équipe aujourd’hui une base installée considérable. Face aux exigences croissantes de scalabilité et de flexibilité du marché, Siemens propose désormais la gamme S7-1200 G2, une évolution mesurée qui conserve les atouts de sa devancière tout en apportant des améliorations concrètes.
Architecture matérielle
La principale évolution visible concerne l’optimisation de l’encombrement. Le S7-1200 G2 affiche une réduction de 25 % de l’empreinte sur rail DIN par rapport à la génération précédente, malgré une hauteur légèrement accrue. Cette conception repensée facilite l’intégration dans les armoires électriques existantes et optimise l’utilisation de l’espace disponible.

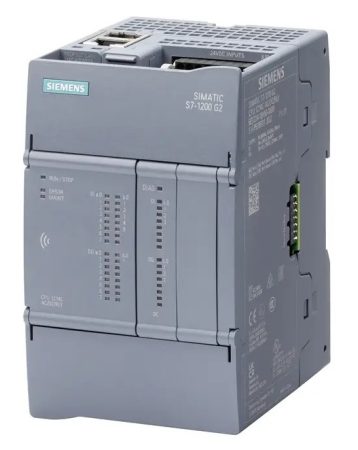

Automate S7-1214C G2 (© siemens.com)
La gamme G2 se structure autour de deux modèles principaux : le CPU 1212 et le CPU 1214, chacun disponible en version standard et Fail-safe. Cette approche simplifie le choix par rapport à l’ancienne gamme qui proposait cinq références différentes (CPU 1211, 1212, 1214, 1215 et 1217).
En matière d’extensibilité, les capacités ont été harmonisées et étendues. Le CPU 1212 G2 accepte jusqu’à six modules d’extension contre des limitations variables selon les modèles de première génération. Le CPU 1214 G2 porte cette capacité à dix modules, offrant une flexibilité d’extension supérieure pour les applications complexes.
Comparaison des caractéristiques techniques
| Critère | S7-1200 (Génération 1) | S7-1200 G2 (Génération 2) |
|---|---|---|
| Modèles disponibles | CPU 1211C, 1212C, 1214C, 1215C, 1217C | CPU 1212, CPU 1214 (versions standard et Fail-safe) |
| Dimensions (L x H x P) | 90-150 x 100 x 75 mm selon modèle | Plus compact (hauteur augmentée) |
| Encombrement rail DIN | Standard (90-150 mm largeur) | Réduit de 25% |
| Mémoire de travail | 50 Ko (1211C) à 150 Ko (1217C) | CPU 1212 : 150 Ko / CPU 1214 : 250 Ko |
| Mémoire de chargement | 1 Mo (1211C) / 4 Mo (autres) | CPU 1212 : 500 Ko / CPU 1214 : 750 Ko |
| Mémoire rémanente | 10 Ko (tous modèles) | Non spécifiée |
| E/S TOR intégrées | 1211C: 6DI/4DO, 1212C: 8DI/6DO, 1214C/1215C/1217C: 14DI/10DO | CPU 1212 : 8DI/6DO / CPU 1214 : 14DI/10DO |
| E/S analogiques | 1211C/1212C/1214C: 2AI, 1215C/1217C: 2AI/2AO | Aucune |
| Ports Profinet | 1 port (1211C-1214C) / 2 ports (1215C-1217C) | 2 ports standard sur tous les CPU |
| Modules d'extension SM | 0 (1211C), 2 (1212C), 8 (1214C-1217C) | CPU 1212 : 6 modules / CPU 1214 : 10 modules |
| Cartes Signal Board | 1 carte (tous modèles) | CPU 1212 : 1 carte / CPU 1214 : 2 cartes |
| Modules communication | 3 modules maximum (tous) | 3 modules maximum |
| Compteurs rapides HSC | 6 compteurs, 100 kHz à 1 MHz selon CPU | Intégrés avec performances améliorées |
| Sorties impulsions PTO | 4 sorties, 20 kHz à 1 MHz selon CPU | Contrôle de mouvement intégré |
| Vitesse d'exécution | 0,08 µs/instruction booléenne, 2,3 µs/math | Performances améliorées |
| Contrôle de mouvement | Licence TIA requise | Intégré dans tous les CPU |
| Communication NFC | Non disponible | Intégrée pour diagnostic |
| Environnement TIA Portal | Step 7 Basic + licences additionnelles | Fail-safe et Motion intégrés (v20) |
Performances et capacités mémoire
Connectivité et communication
Fonctionnalités intégrées
Découvrez les avantages du S7-1200 G2 pour optimiser performances et encombrement.
Environnement d'ingénierie
Migration et compatibilité
Siemens a défini un plan de migration clair pour les utilisateurs de première génération. Les anciens CPU 1211 et 1212 trouvent leur équivalent dans le nouveau CPU 1212 G2, tandis que les modèles 1214, 1215 et 1217 convergent vers le CPU 1214 G2. Cette simplification de la gamme facilite les choix futurs tout en conservant les investissements logiciels existants.
La carte mémoire Simatic, optionnelle, voit sa durée de vie portée à 500 000 cycles d’écriture et propose des capacités allant de 4 Mo à 32 Go. La protection contre la copie a été renforcée par liaison avec le numéro de série de la CPU.
Perspectives d'évolution
La feuille de route annonce l’intégration de la communication OPC UA en 2026, positionnant le S7-1200 G2 comme un élément clé des architectures Industrie 4.0. Cette évolution s’inscrit dans la logique de standardisation des protocoles de communication industrielle.
Bilan
Le passage du S7-1200 au S7-1200 G2 illustre une approche d’amélioration continue plutôt qu’une rupture technologique. Les gains de compacité, les performances accrues et l’intégration de fonctionnalités auparavant optionnelles représentent des avantages concrets pour les utilisateurs. Cette nouvelle génération conserve la philosophie de simplicité d’utilisation qui a fait le succès de la gamme tout en répondant aux exigences actuelles de flexibilité et de connectivité. Pour les nouveaux projets comme pour les installations existantes, une vérification préalable des caractéristiques techniques déterminera la pertinence d’une adoption du S7-1200 G2.
