Modbus TCP/IP : maîtriser l’essentiel
Le Modbus TCP/IP s’est progressivement imposé comme une solution de communication privilégiée dans l’automatisme industriel. Cette adaptation du protocole Modbus vers l’infrastructure Ethernet apporte des améliorations concrètes en termes de débit, de distance de transmission et d’intégration réseau, tout en conservant la simplicité qui a fait le succès du protocole original.
Les fondamentaux du protocole Modbus TCP/IP
Le Modbus TCP/IP transpose les principes du protocole Modbus sur une infrastructure Ethernet standard. Cette approche préserve la logique maître-esclave familière aux techniciens tout en bénéficiant des avantages des réseaux informatiques modernes. Le protocole utilise le port TCP 502 par défaut et encapsule les trames Modbus dans des paquets TCP/IP.
L’utilisation de l’infrastructure Ethernet permet de communiquer sur des distances importantes grâce aux câbles réseau standard. Vous pouvez ainsi connecter des équipements distants de plusieurs centaines de mètres sans amplificateur, et même sur plusieurs kilomètres avec de la fibre optique.
Architecture réseau et topologie

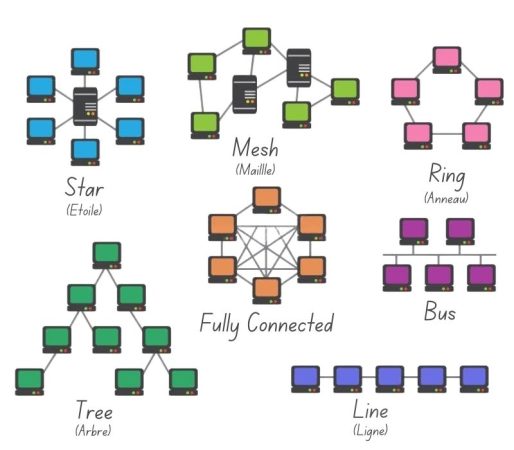

Topologies de réseaux informatiques
Avantages opérationnels constatés
Bénéficiez de notre expertise pour unifier vos communications industrielles.
Configuration et mise en œuvre pratique
Optimiser les performances réseau
Sécurité et fiabilité industrielle
L’utilisation d’une infrastructure Ethernet standard expose potentiellement le réseau aux problématiques de sécurité informatique. Les réseaux industriels nécessitent donc une segmentation appropriée, généralement réalisée par des firewalls industriels ou des VLANs dédiés.
La fiabilité des communications Modbus TCP/IP bénéficie des mécanismes intégrés du protocole TCP. La détection automatique des paquets perdus et leur retransmission assurent l’intégrité des échanges, même sur des liaisons perturbées. Cette robustesse s’avère particulièrement appréciable dans les environnements industriels sujets aux interférences électromagnétiques.
Diagnostic et maintenance
Le Modbus TCP/IP facilite le diagnostic des communications grâce aux outils réseau standard. Des logiciels comme Wireshark permettent d’analyser le trafic en temps réel, d’identifier les équipements défaillants et de mesurer les performances de communication.

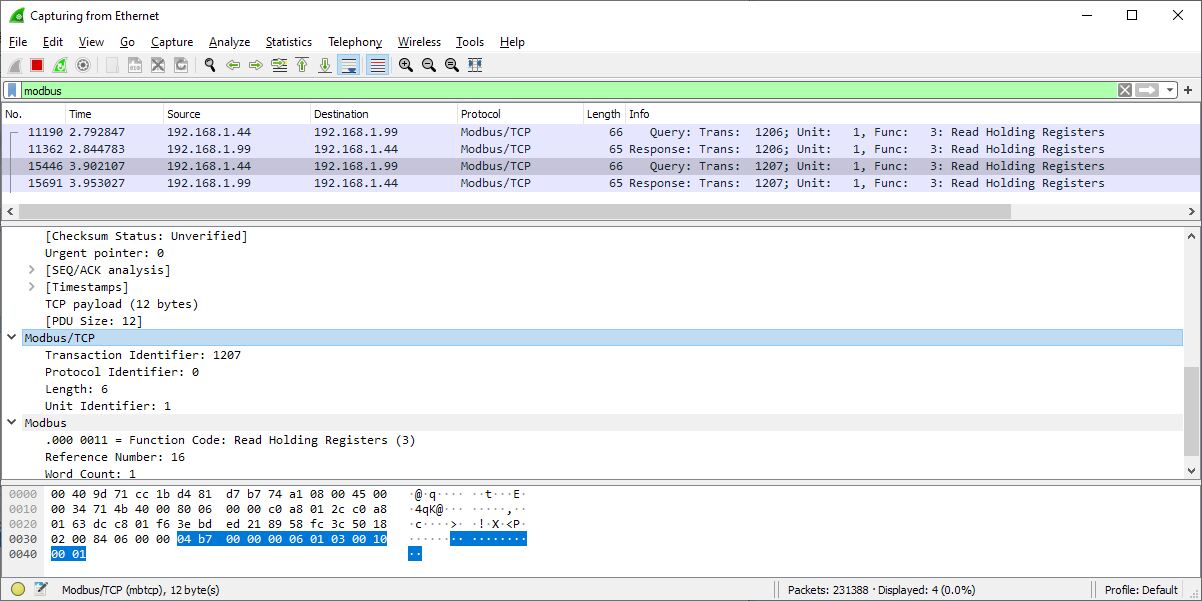

Requêtes Modbus TCP/IP analysées avec Wireshark
Les équipements modernes intègrent souvent des pages web de diagnostic accessibles directement via leur adresse IP. Ces interfaces fournissent des informations précieuses sur l’état des communications, les statistiques de trafic et les éventuels dysfonctionnements.
Intégration dans les architectures modernes
Le Modbus TCP/IP facilite l’intégration des équipements d’automatisme dans les architectures informatiques d’entreprise. La compatibilité native avec les protocoles web permet le développement d’applications de monitoring accessibles depuis des navigateurs standard, sans logiciel spécialisé.
Cette ouverture vers les technologies informatiques favorise l’émergence d’applications mobiles de maintenance et de supervision, exploitant les réseaux WiFi industriels pour étendre l’accès aux données de production. Les techniciens peuvent ainsi consulter les informations critiques depuis leurs tablettes ou smartphones.
Bonnes pratiques d'implémentation
L’implémentation réussie d’un réseau Modbus TCP/IP repose sur quelques principes essentiels. La documentation du plan d’adressage IP s’avère indispensable pour faciliter la maintenance et les évolutions futures. L’attribution d’adresses fixes aux équipements critiques évite les problèmes liés au DHCP en environnement industriel.
La mise en place de sauvegardes régulières des configurations réseau et la formation des équipes techniques aux spécificités de l’Ethernet industriel constituent des investissements rentables à moyen terme.
