Lecture de codes-barres et DataMatrix dans le domaine de la vision industrielle

16/09/2025

Vincent

La vision industrielle transforme progressivement les processus de traçabilité et d’identification automatique dans l’industrie manufacturière. Parmi les applications les plus répandues, la lecture automatisée de codes-barres et de DataMatrix s’impose comme une solution éprouvée pour améliorer la productivité des lignes de production tout en réduisant les erreurs de saisie manuelle.

Cette technologie, désormais mature, permet aux industriels d’automatiser efficacement l’identification de pièces, le suivi de lots et la vérification de conformité. Les gains opérationnels observés sur le terrain justifient largement l’investissement initial, particulièrement dans les environnements où la cadence et la précision sont critiques.

Principes de fonctionnement

Les systèmes de lecture optique reposent sur l’analyse numérique d’images capturées par des caméras industrielles spécialisées. Un éclairage adapté met en contraste les motifs à décoder, tandis que les algorithmes de traitement d’image extraient et interprètent les informations codées.

Pour les codes-barres linéaires classiques, le principe reste simple : les barres noires et blanches d’épaisseurs variables représentent des caractères selon des standards normalisés comme le Code 128 ou l’EAN-13. Les caméras linéaires ou matricielles analysent ces variations d’intensité lumineuse pour reconstituer l’information originale.

Les codes DataMatrix, plus complexes, utilisent une matrice de cellules noires et blanches disposées selon un motif géométrique précis. Cette approche bidimensionnelle permet de stocker significativement plus d’informations dans un espace réduit, typiquement 30 fois plus qu’un code-barres équivalent.

Technologies et équipements disponibles sur le marché

Les fabricants comme Cognex, Keyence ou Banner proposent des solutions complètes intégrant caméra, éclairage et logiciel. Ces systèmes autonomes se configurent via une interface graphique intuitive, sans nécessiter de programmation complexe pour les applications standard.

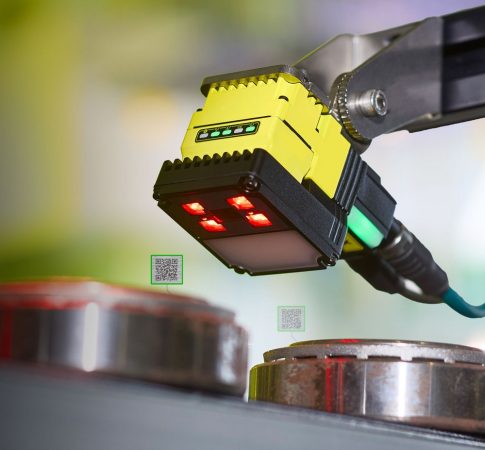

Lecteur de codes-barres et DataMatrix DataMan 290 (© cognex.com)

Les caméras industrielles modernes atteignent des résolutions de 5 mégapixels avec des cadences de 30 à 60 images par seconde. L’éclairage LED stroboscopique, synchronisé avec la prise d’image, élimine les flous de mouvement sur les convoyeurs rapides jusqu’à 2 mètres par seconde.

Les algorithmes de décodage intègrent des fonctions de correction d’erreur robustes. Ils compensent automatiquement les déformations géométriques, les variations d’éclairage et les détériorations partielles des codes. Cette tolérance aux défauts garantit un taux de lecture supérieur à 99,9 % dans les conditions industrielles normales.

Applications pratiques et retours d'expérience terrain

Dans l’industrie pharmaceutique, les systèmes de vision vérifient systématiquement la conformité des codes DataMatrix gravés au laser sur les boîtages. Cette application critique assure la traçabilité complète des médicaments selon les réglementations européennes, avec des cadences atteignant 600 pièces par minute.

L’industrie automobile utilise massivement cette technologie pour le suivi des composants critiques. Sur les lignes d’assemblage, la lecture automatique des codes permet de corréler chaque pièce avec son historique de fabrication, facilitant ainsi les rappels ciblés en cas de défaut qualité identifié a posteriori.

Vos contrôles de traçabilité sont encore manuels et sources d'erreurs ?
Découvrez comment la vision industrielle peut automatiser vos lectures de codes.

Contact

Dans l’agroalimentaire, l’identification des lots par codes-barres automatise la gestion des dates limites de consommation. Les systèmes intégrés aux lignes de conditionnement trient automatiquement les produits selon leur péremption, optimisant la rotation des stocks avec une précision impossible à atteindre manuellement.

Critères de sélection et dimensionnement des installations

Le choix d’un système dépend principalement de la taille des codes à lire et de la distance de travail requise. Par exemple, pour des codes DataMatrix de 2 × 2 mm, une caméra 2 mégapixels positionnée à 200 mm pourrait offrir la résolution nécessaire. Les applications nécessitant une grande variation de distance imposent des optiques à mise au point automatique (comme les lentilles liquides) ou des objectifs à grande profondeur de champ pour maintenir la netteté.

La vitesse de défilement des produits influence directement le choix de l’éclairage. Au-delà de 1 m/s, l’éclairage stroboscopique devient indispensable pour figer le mouvement. La puissance d’éclairage se calcule en fonction de la réflectivité du support : les surfaces métalliques brillantes nécessitent des éclairages polarisés pour éviter les reflets parasites.

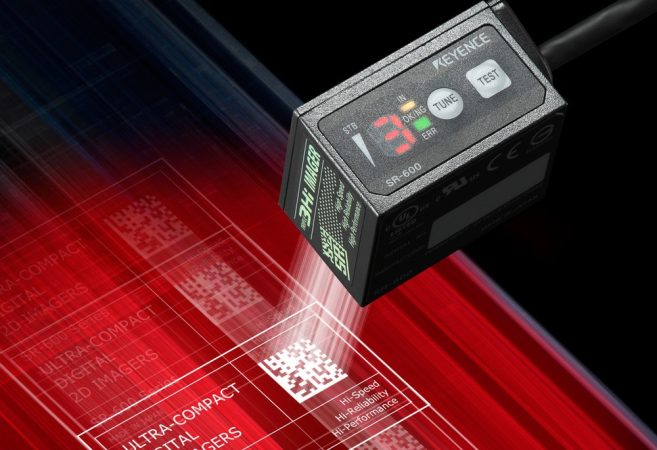

Lecteur de codes-barres et DataMatrix SR-600 (© keyence.com)

L’environnement industriel impose ses contraintes : température, vibrations, projections de liquides. Les boîtiers de protection IP67 constituent le standard minimal, tandis que les environnements chimiquement agressifs exigent des matériaux inoxydables ou des revêtements spéciaux.

Intégration dans les systèmes d'automatisation

Les systèmes de vision se connectent directement aux automates programmables via différents protocoles de communication industriels. Les interfaces EtherNet/IP, Profinet ou Modbus TCP permettent l’échange de données en temps réel avec les API Siemens, Schneider Electric ou Allen-Bradley.

Cette connectivité autorise le transfert immédiat des informations décodées vers les automates qui pilotent les lignes de production. Les données de traçabilité alimentent directement les programmes de contrôle, déclenchent les séquences de tri automatique et gèrent les rejets de pièces non conformes.

La redondance des systèmes critiques passe par l’installation de caméras multiples ou de systèmes de secours. Cette approche garantit la continuité de production même en cas de défaillance d’un équipement, aspect particulièrement important dans les industries à flux continus.

Maintenance préventive et optimisation des performances

La maintenance des systèmes de vision reste limitée grâce à l’absence de pièces mobiles. Le nettoyage périodique des optiques représente l’intervention la plus fréquente, typiquement hebdomadaire dans les environnements poussiéreux. Les systèmes modernes intègrent des fonctions d’auto-diagnostic qui alertent proactivement sur la dégradation de la qualité d’image.

L’étalonnage périodique des systèmes maintient les performances de lecture optimales. Cette opération, réalisable par l’utilisateur via des mires de référence, compense les dérives liées au vieillissement des composants électroniques et aux variations environnementales.

Les statistiques de performance collectées automatiquement permettent d’optimiser les réglages selon l’évolution des conditions opérationnelles. L’analyse des taux de réussite par zone de l’image guide les ajustements d’éclairage et de positionnement pour maximiser la fiabilité globale.

Évolutions technologiques et perspectives d'avenir

L’intelligence artificielle commence à enrichir les capacités de décodage traditionnel. Les algorithmes d’apprentissage automatique améliorent la reconnaissance des codes partiellement détériorés ou déformés, là où les approches conventionnelles atteignent leurs limites.

La miniaturisation continue des systèmes ouvre de nouveaux champs d’application. Les caméras compactes permettent désormais l’intégration directe dans les outils de production, comme les têtes de vissage automatique, pour un contrôle immédiat de chaque opération.

Les débits de traitement progressent régulièrement grâce aux processeurs spécialisés. Les nouvelles générations de systèmes analysent simultanément plusieurs codes dans une même image, multipliant les capacités de traitement sans augmenter proportionnellement les coûts d’installation.
