Inspection par vision : maîtriser les coûts qualité de votre ligne de production
L’intégration de systèmes d’inspection par vision dans les lignes de production répond à une préoccupation quotidienne des responsables qualité : comment détecter efficacement les défauts tout en maîtrisant les coûts ? Cette technologie, désormais mature et accessible, permet de réduire significativement les taux de rebut tout en automatisant des contrôles auparavant réalisés manuellement. Pour autant, l’investissement nécessite une analyse rigoureuse des gains attendus et des contraintes d’intégration.
Fonctionnement et applications des systèmes de vision
Un système de vision industrielle se compose généralement d’une ou plusieurs caméras numériques, d’un éclairage adapté et d’un logiciel de traitement d’image. La caméra capture l’image du produit, le logiciel analyse cette image selon des critères prédéfinis et génère une sortie binaire : pièce conforme ou non conforme. Les applications sont variées : vérification dimensionnelle, détection de défauts d’aspect, contrôle de présence de composants, lecture de codes ou vérification d’assemblage.

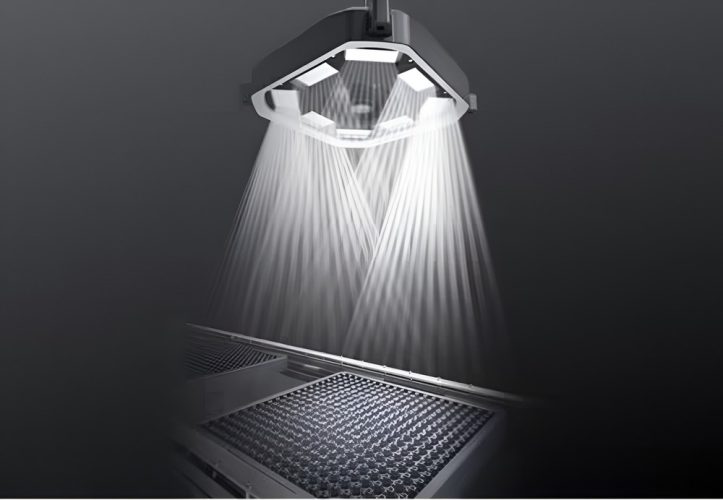

Inspection qualité par vision (© keyence.fr)
Dans l’agroalimentaire, ces systèmes détectent les corps étrangers, vérifient l’intégrité des emballages ou contrôlent le remplissage. En électronique, ils inspectent les circuits imprimés après brasage, vérifient la présence et l’orientation des composants. Dans l’automobile, ils contrôlent la qualité des soudures, l’absence de rayures sur les surfaces peintes ou la conformité dimensionnelle des pièces usinées. Cette diversité d’usage explique pourquoi une majorité d’industriels considèrent aujourd’hui cette technologie comme un standard qualité.
Estimation des gains qualité et productivité
Les bénéfices d’un système de vision se mesurent à plusieurs niveaux. Le premier gain concerne la détection précoce des défauts. En identifiant une non-conformité immédiatement après sa génération, vous évitez que la pièce défectueuse ne poursuive son parcours dans la ligne de production. Un assemblage incorrect détecté avant l’opération suivante évite des coûts de reprise bien supérieurs au coût de la pièce initiale.
Le second bénéfice réside dans la réduction du taux de rebut client. Les retours sous garantie coûtent nettement plus cher que le prix de fabrication d’une pièce, selon les secteurs. Un fabricant d’équipements électroniques ayant installé des systèmes de contrôle visuel sur ses lignes d’assemblage a constaté une réduction significative de son taux de retour client sur une période de plusieurs mois, générant des économies substantielles.
La répétabilité constitue un troisième avantage notable. Contrairement au contrôle humain, dont l’efficacité varie selon la fatigue, la concentration ou les conditions d’éclairage, la vision industrielle maintient une constance de jugement sur toute la durée de production. Sur un poste d’inspection manuelle, on constate généralement une baisse de performance au fil des heures de travail continu. Le système automatisé, lui, conserve ses critères de détection inchangés.
Calcul du retour sur investissement
Pour établir un ROI réaliste, il faut comptabiliser l’ensemble des coûts et bénéfices sur une période de quelques années. L’investissement initial comprend le matériel (caméra, éclairage, PC industriel), le logiciel de traitement d’image, l’intégration mécanique et électrique dans la ligne, ainsi que la formation des opérateurs. Pour une application standard, le budget varie sensiblement selon la complexité du contrôle à réaliser.
Les coûts récurrents incluent la maintenance préventive (nettoyage des optiques, remplacement des éclairages), les mises à jour logicielles et l’intervention occasionnelle d’un spécialiste pour ajuster les paramètres. Ces coûts représentent une fraction raisonnable de l’investissement initial par an.
Côté bénéfices, plusieurs postes entrent en ligne de compte. La réduction du taux de rebut interne se chiffre directement : chaque pièce défectueuse détectée avant qu’elle ne poursuive son parcours représente une économie sur les coûts de reprise et de matière. À cela s’ajoutent les économies liées aux retours clients évités, les gains de productivité par suppression du contrôle manuel et l’amélioration de la traçabilité.
Points d'attention pour l'intégration
L’intégration d’un système de vision demande une préparation méthodique. La qualité de l’éclairage industriel conditionne directement la fiabilité de détection. Un éclairage inadapté génère des ombres, des reflets ou des contrastes insuffisants qui rendent l’analyse impossible. Les fabricants proposent différentes solutions : éclairage annulaire pour l’inspection de surfaces planes, rétro-éclairage pour les contrôles dimensionnels, éclairage rasant pour détecter les reliefs.
Contactez nos experts pour évaluer les gains qualité d'un système de vision.
La stabilité mécanique du support caméra influence également les performances. Une vibration de quelques dixièmes de millimètre suffit à rendre l’image inexploitable pour une mesure dimensionnelle précise. Prévoyez un support rigide, idéalement découplé des vibrations de la ligne de production.
Le paramétrage initial nécessite l’intervention d’un spécialiste mais les ajustements quotidiens doivent rester accessibles aux opérateurs. Les meilleurs systèmes proposent une interface graphique permettant de modifier les seuils de tolérance ou d’ajouter de nouvelles références produits sans programmation complexe. Cette autonomie limite les coûts d’exploitation et facilite l’acceptation du système par les équipes.
Évolution vers l'analyse intelligente
Les algorithmes de traitement d’image progressent régulièrement, permettant de traiter des cas d’inspection plus complexes. L’analyse par apprentissage automatique simplifie notamment la détection de défauts d’aspect difficiles à quantifier par des critères géométriques simples. Au lieu de définir manuellement des seuils et des zones de contrôle, vous présentez au système des exemples de pièces bonnes et mauvaises. L’algorithme identifie les caractéristiques discriminantes et apprend à classer de nouvelles pièces.
Cette approche s’avère particulièrement pertinente pour détecter des défauts variables : rayures sur surfaces polies, défauts de texture sur matériaux composites ou irrégularités d’assemblage. Un fabricant de pièces plastiques injectées a ainsi réduit sensiblement son taux de faux rejets en adoptant cette méthode, améliorant significativement la rentabilité de son installation.
Intégration dans une démarche qualité
Le système de vision s’intègre naturellement dans votre système de gestion de la qualité existant. Les données collectées alimentent les indicateurs de performance : évolution du taux de défauts par type, par opérateur ou par équipement. Cette traçabilité facilite l’identification des causes de non-conformité et le pilotage des actions correctives.
La connexion aux systèmes MES ou ERP permet d’associer chaque contrôle à un numéro de lot, un ordre de fabrication ou une matière première spécifique. En cas de réclamation client, vous identifiez rapidement les autres produits potentiellement affectés et limitez l’ampleur du rappel.
Conclusion
L’inspection par vision industrielle représente un investissement dont la rentabilité se vérifie concrètement lorsque le projet est correctement dimensionné. Les gains en qualité et en productivité justifient généralement un retour sur investissement satisfaisant sur une période raisonnable pour des applications bien ciblées. La clé du succès réside dans une analyse préalable rigoureuse des besoins, le choix d’équipements adaptés à vos contraintes et l’accompagnement des équipes dans l’utilisation du système. Commencez par une application simple sur un point critique de votre processus, mesurez les résultats obtenus, puis déployez progressivement la technologie sur d’autres postes de contrôle.
