Gestion énergétique industrielle : Comment votre automate devient un outil de pilotage des coûts énergétiques
La facture énergétique représente aujourd’hui entre 15 et 30% des coûts d’exploitation dans l’industrie manufacturière. L’intégration de fonctionnalités de monitoring et de pilotage énergétique directement dans vos automates industriels existants offre une réponse concrète sans refonte complète de votre architecture de contrôle. Un automate Schneider M580 ou Siemens S7-1500 déjà installé peut évoluer vers un véritable centre de gestion énergétique en ajoutant des modules de communication et les programmes adaptés.
Pourquoi centraliser la gestion énergétique dans l'automate ?
Votre automate connaît déjà l’état de chaque machine, les cycles de production en cours et les arrêts planifiés. Cette connaissance contextuelle permet d’établir des corrélations précises entre activité et consommation énergétique. Sur une ligne d’embouteillage, vous pouvez comparer la consommation électrique réelle avec le nombre de bouteilles produites et identifier immédiatement une dérive anormale signalant un dysfonctionnement.

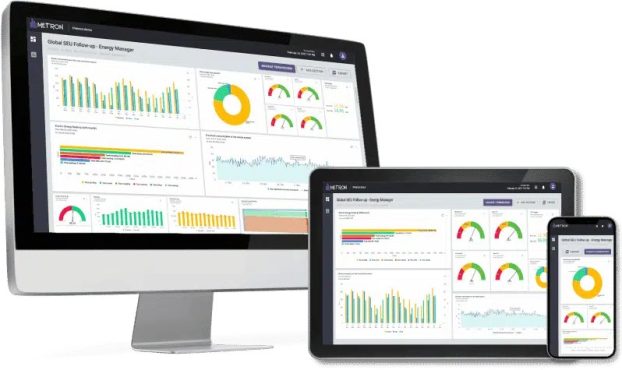

Outil de monitoring énergétique (© metron.energy)
Les automates récents disposent d’une puissance de calcul suffisante pour traiter ces données en temps réel. Un S7-1500 peut gérer plusieurs dizaines de points de mesure tout en maintenant ses fonctions de contrôle process. La mémoire disponible permet de stocker plusieurs semaines d’historique localement, garantissant la continuité du monitoring même en cas de panne réseau.
Architecture de communication avec les compteurs intelligents
L’intégration des compteurs énergétiques repose sur des protocoles standardisés. Le Modbus RTU sur liaison série RS485 reste le plus répandu pour sa fiabilité. Un seul port série de l’automate peut interroger jusqu’à 32 compteurs en créant une boucle de communication.
Pour les installations distribuées, le Modbus TCP sur réseau Ethernet industriel simplifie le câblage. Les compteurs Socomec Diris ou Schneider PowerLogic communiquent nativement sur ce protocole et s’intègrent dans votre réseau Profinet ou EtherNet/IP existant.
Le câblage Modbus RTU respecte les contraintes classiques : câble blindé à paire torsadée, distance maximale de 1200 mètres sans répéteur, et résistances de terminaison de 120 ohms aux deux extrémités du bus. Une erreur fréquente consiste à oublier ces résistances, provoquant des erreurs de communication intermittentes.
Côté programmation, dans TIA Portal, le bloc fonction MB_CLIENT permet d’interroger n’importe quel équipement Modbus en quelques lignes. Vous définissez l’adresse de l’esclave, le registre à lire et la fréquence d’interrogation. Pour les données instantanées de puissance, une lecture toutes les secondes suffit. Les cumuls d’énergie peuvent être interrogés toutes les 5 minutes.
Calcul et analyse des indicateurs de performance énergétique
Les données brutes de consommation doivent être transformées en indicateurs exploitables. Le premier indicateur calcule la consommation spécifique par unité produite. Pour une presse d’injection plastique, vous divisez les kWh consommés par le nombre de pièces conformes obtenues. Ce ratio permet de comparer les performances entre différents moules ou réglages. Une dérive de 10% signale un problème mécanique méritant investigation.
La mesure de puissance réactive apporte des informations précieuses. Un facteur de puissance inférieur à 0,92 génère des pénalités facturées par le distributeur. L’automate surveille ce paramètre en continu et déclenche une alarme dès qu’il descend sous le seuil critique.
La programmation utilise les blocs mathématiques standards. Pour des analyses plus complexes comme le calcul de tendances ou la détection d’anomalies statistiques, les blocs fonction avancés permettent d’implémenter des algorithmes de régression linéaire directement dans l’automate.
Stratégies de délestage automatique adaptées au process
Le délestage intelligent va au-delà de la simple coupure d’équipements. Votre automate connaît l’état process de chaque machine et prend des décisions respectant les contraintes de production.
Dans une usine agroalimentaire, le système de délestage à quatre niveaux commence par réduire de 20% la puissance des groupes frigorifiques des chambres dont la température est inférieure de 2°C au seuil bas. Le niveau deux désactive les préchauffages d’eau sanitaire et reporte les nettoyages automatiques. Le niveau trois coupe les compresseurs d’air pendant 5 minutes sur les postes non critiques. Le niveau quatre stoppe temporairement une ligne de production selon une rotation préprogrammée.
Bénéficiez de notre expertise pour automatiser le monitoring via vos automates.
La logique intègre des temporisations évitant les cycles courts. Un équipement délestré reste désactivé au minimum 10 minutes avant réalimentation. Cette contrainte protège les équipements contre les démarrages répétés réduisant leur durée de vie.
Mise en œuvre pratique du monitoring multi-sites
Pour les groupes industriels multi-sites, chaque automate local calcule ses indicateurs et transmet les données consolidées via OPC-UA ou MQTT vers la supervision centrale. Cette architecture garantit la continuité du monitoring local même en cas de panne réseau WAN. La charge réseau reste maîtrisée puisque seules des données synthétiques circulent.
La synchronisation temporelle entre sites utilise le protocole NTP disponible sur tous les automates modernes, garantissant la cohérence des horodatages lors de la consolidation multi-sites.
Intégration avec les systèmes de maintenance préventive
La corrélation entre consommation énergétique et état des équipements ouvre des perspectives pour la maintenance conditionnelle. Une pompe dont la consommation augmente de 15% sur plusieurs semaines signale probablement une usure ou un encrassement.
L’automate surveille ces dérives et déclenche automatiquement des ordres de maintenance dans votre GMAO via les protocoles standards. Cette approche prédictive permet de planifier les interventions pendant les arrêts programmés plutôt que de subir des pannes en production.
Conformité réglementaire et audit énergétique
La directive européenne impose aux grandes entreprises des audits énergétiques tous les quatre ans. Les données collectées par votre système de monitoring automatisé constituent la base documentaire idéale. L’automate génère automatiquement des fichiers CSV contenant les mesures horodatées, facilitant la phase de collecte d’information.
Pour les entreprises engagées dans une démarche ISO 50001, votre automate fournit naturellement les données de suivi continu et d’amélioration continue requises.
Retours terrain et perspectives d'évolution
Les installations ayant déployé ces solutions observent des réductions de facture énergétique comprises entre 12 et 18% la première année. Le délestage automatique évite les dépassements de puissance souscrite et leurs pénalités. Le retour sur investissement se situe généralement entre 12 et 24 mois selon l’intensité énergétique de votre activité. L’analyse des données historiques révèle souvent des opportunités insoupçonnées, comme des équipements fonctionnant inutilement hors production dont l’optimisation des horaires via le programme d’automate génère des économies substantielles.
L’ajout progressif de points de mesure affine votre analyse dans une démarche d’amélioration continue. Commencez par les départs principaux, puis étendez aux équipements auxiliaires pour valider la pertinence de chaque investissement. Les données collectées orientent les investissements d’efficacité énergétique vers les postes présentant le meilleur retour, remplaçant les décisions basées sur des estimations approximatives. Cette mise en œuvre progressive permet de valider concrètement les gains avant de généraliser l’approche à l’ensemble de votre installation.
